濾波器是一種選頻裝置，可以使信號中特定的頻率成分通過，而極大地衰減其它頻率成分。
一、概述
1、定義

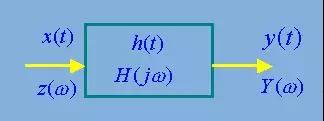

凡是可以使信號中特定的頻率成分通過，而極大地衰減或抑制其他頻率成分的裝置或系統(tǒng)都稱之為濾波器，相當于頻率“篩子”。

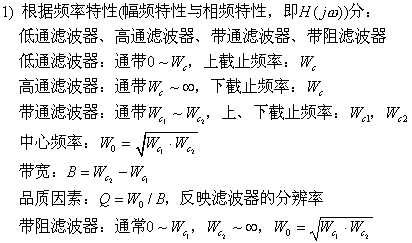

2、分類

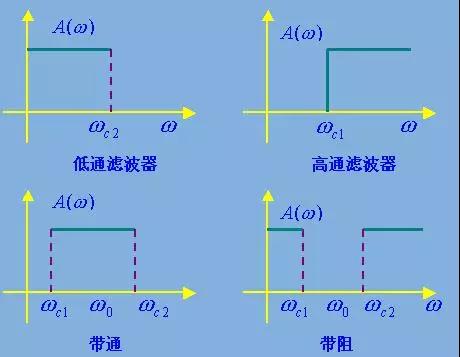

幅頻特性如下：
頻率通帶：能通過濾波器的頻率范圍。
頻率阻帶：被濾波器抑制或極大地衰減的信號頻率范圍。
截止頻率：通帶與阻帶的交界點。
2）按物理原理分：機械式、電路式；
按處理信號分：模擬、數字
3、濾波器的作用
1）將有用的信號與噪聲分離，提高信號的抗干擾性及信噪比；
2）濾掉不感興趣的頻率成分，提高分析精度；
3）從復雜頻率成分中分離出單一的頻率分量。
二、理想濾波器與實際濾波器
1、理想濾波器的頻率特性
理想濾波器：使通帶內信號的幅值和相位都不失真，阻喧內的頻率成分都衰減為零的濾波器，其通帶和阻帶之間有明顯的分界線。

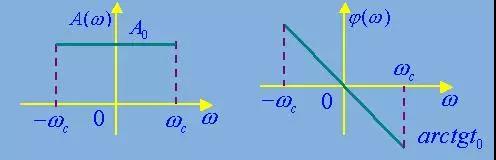

如理想低通濾波器的頻率響應函數為
.jpg "濾波器")
理想濾波器實際上并不存在。
2、實際濾波器

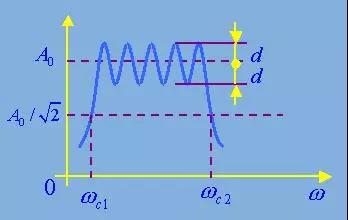

實際濾波器的幅頻特性如下圖所示
.jpg "濾波器")
實際濾波器的特性需要以下參數描述：
①信頻程選擇性：與上、下截止頻率處相比，頻率變化一倍頻程時幅頻特性的衰減量，即
信頻程選擇性總是小于等于零，顯然，計算信量的衰減量越大，選擇性越好。
②濾波器因素：－60dB處的帶寬與－3dB處的帶寬之比值，即
③分辨力：即分離信號中相鄰頻率成分的能力，用品質因素Q描述。
3、實際帶通濾波器的形式

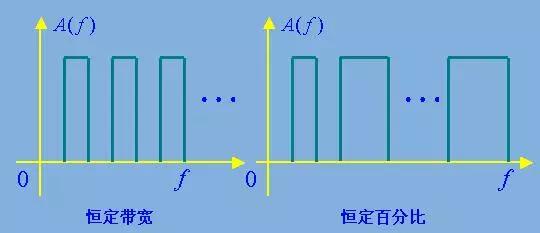

①恒定帶寬帶通濾波器:B=常量，與中心頻率f0無關。
②恒定百分比帶通濾波器：
在高頻區(qū)恒定百分比帶通濾波器的分辨率比恒定帶寬帶通濾波器差。
三、RC無源模擬式濾波器

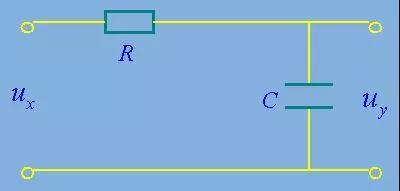

1、一階RC低通濾波器
.jpg "濾波器")

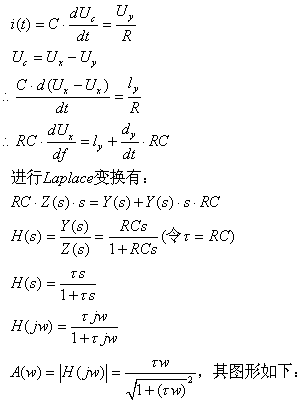

2、一階高通濾波器
3、帶通濾波器
將RC低通和高通濾波器串聯起來，就可以組成RC帶通濾波器。
四、數字濾波器簡介

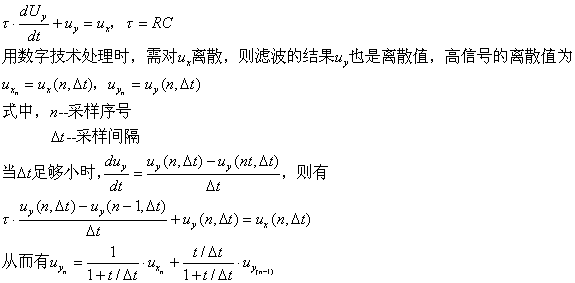

數學濾波：通過一定的計算方法和計算程序對離散信號進行加工，將其改造成新要求的。離散信號，有低通、高通、帶通、帶阻之分。數字濾波是對模擬濾波的一種模擬。如模擬RC低通濾波器，輸出與輸入的關系式為：
