有源晶振是自己帶振蕩電路的壓電電子元件，有源晶振的型號很多，而且價位都不一樣，有源晶振引腳的連接方式也就不一樣。那么，有源晶振的正確引腳接法是什么樣的呢?

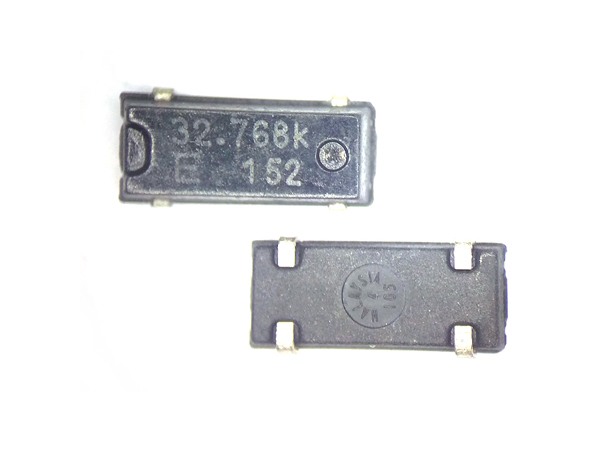

　　有源晶振引腳的常見用法是一引腳懸空，兩引腳接地，三引腳接輸出，四引腳接電壓。有個點標記的為1腳，按逆時針(管腳向下)分別為2、3、4。

　　石英晶片具有壓電效應：當在晶片上連接交流電壓，然后在晶片的兩極施加電場時，晶片會產生機械振動，從而產生微弱的交流電場，振動頻率穩(wěn)定。

　　通過控制施加的交流電壓的頻率，使其等于晶片的固有振動頻率，會產生壓電諧振，晶振的機械振動會急劇增加。在各種因素的共同作用下，振動器的性能也發(fā)生了變化。

　　方形有源晶振的引腳分布：

　　1、方形采用DIP-8封裝，打點的是1腳。1-NC;4-GND;5-輸出;8-VCC;

　　2、長方形的用DIP-14封裝，打點的是1腳。1-NC;7-GND;8-輸出;14-VCC、波士頓;

　　3、電源有兩種，一種是TTL，只能用5V，另一種是HC，可以是3.3V/5V;

　　4、邊沿有一個尖角，三個圓角，尖角的是1腳，和打點一致。

　　通常采用由電容和電感組成的PI濾波網絡，輸出端可以用阻值較小的電阻對信號進行濾波，不需要復雜的配置電路。

　　與無源晶體相比，有源晶振的缺點是信號電平是固定的，不需要DSP的內部振蕩器，信號質量好且穩(wěn)定，引腳連接相對簡單。
